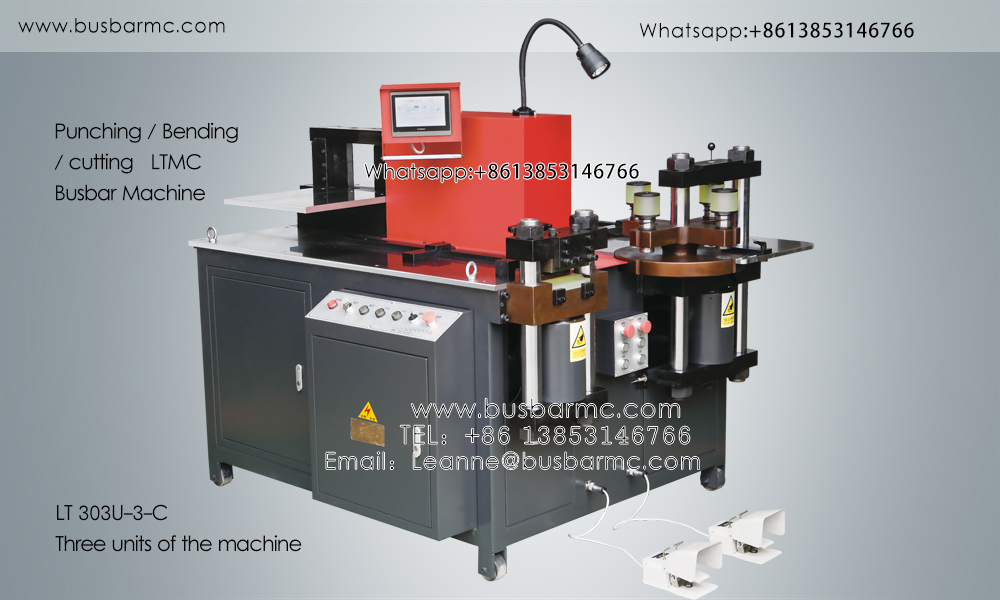

เครื่องแปรรูปทองแดง 3 in 1 รุ่น 303U-3-C
เหมาะกับโรงงานตู้ไฟฟ้าและแผงสวิตช์ขนาดเล็ก-กลาง เวิร์กช็อป และงานซ่อมบำรุงที่ต้องการเครื่องแปรรูปทองแดงครบวงจรในพื้นที่จำกัด
สรุปโดยย่อ
303U-3-C คือรุ่นเริ่มต้นที่คุ้มค่าที่สุดสำหรับโรงงานตู้สวิตช์เกียร์หรือแผงไฟฟ้าในไทย ที่ต้องการเจาะ ตัด และดัดในเครื่องเดียว โดยแรงดัน 300 kN รองรับแท่งทองแดงหนา 12 มม. x กว้าง 150 มม. และเจาะรูได้ Ø4.3-25 มม. เป็นระบบไฮดรอลิกแบบแมนนวล ใช้มอเตอร์เดี่ยว 4 kW จึงเหมาะกับงานผลิตปริมาณน้อยถึงปานกลางและงานซ่อมบำรุงที่ไม่ต้องใช้โปรแกรม CNC ขนาดเครื่อง 1,720 x 1,220 x 1,220 มม. น้ำหนัก 1,220 กก. พร้อมล้อเลื่อน 4 ตัว จึงเข้ายากในโรงงานพื้นที่จำกัดและเข็นย้ายระหว่างไลน์ได้ เลือกรุ่นนี้เมื่อข้อจำกัดคืองบประมาณและพื้นที่มากกว่าความเร็วอัตโนมัติ และขยับไป 503U-3-C เมื่อความหนาแท่งเกิน 12 มม.
เหมาะกับโรงงานตู้ไฟฟ้าและแผงสวิตช์ขนาดเล็ก-กลาง เวิร์กช็อป และงานซ่อมบำรุงที่ต้องการเครื่องแปรรูปทองแดงครบวงจรในพื้นที่จำกัด
- 3 หน่วยงานในเครื่องเดียว ทำงานพร้อมกันหรือทีละลำดับได้

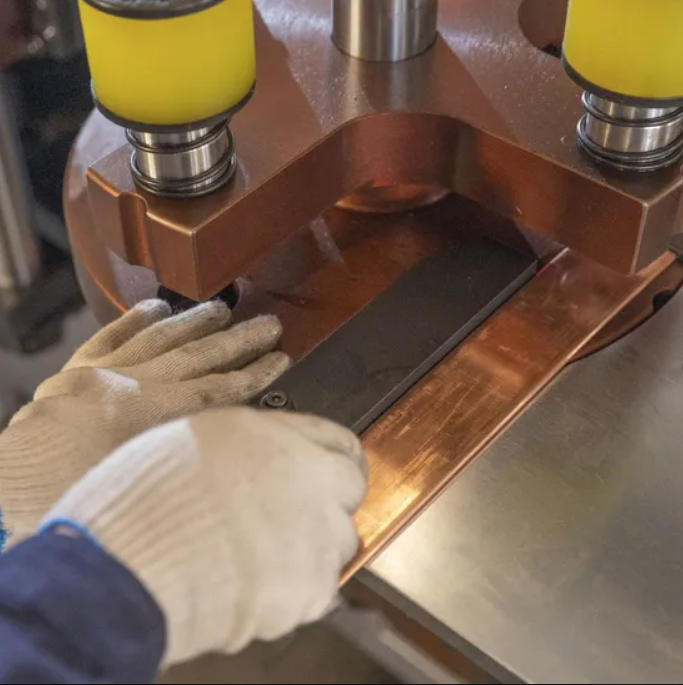

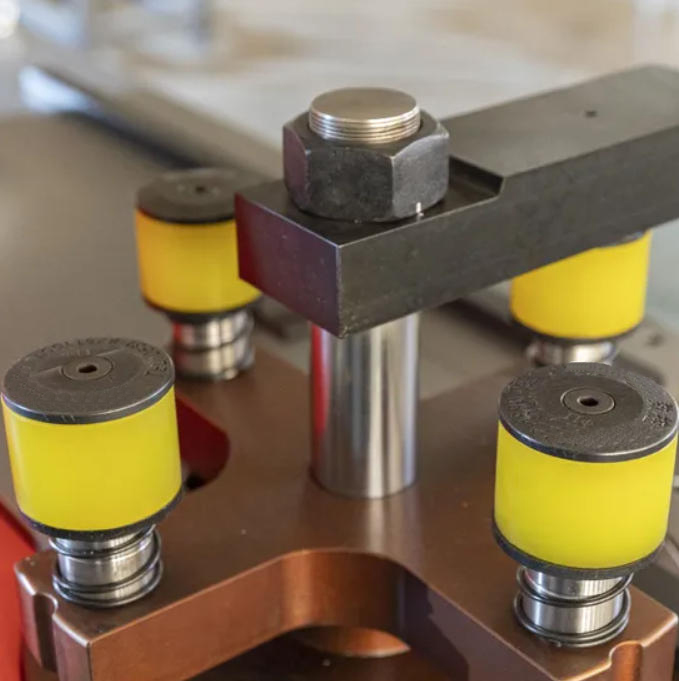

- หน่วยเจาะจานหมุน 6 โหมด เปลี่ยนแม่พิมพ์น้อยลง

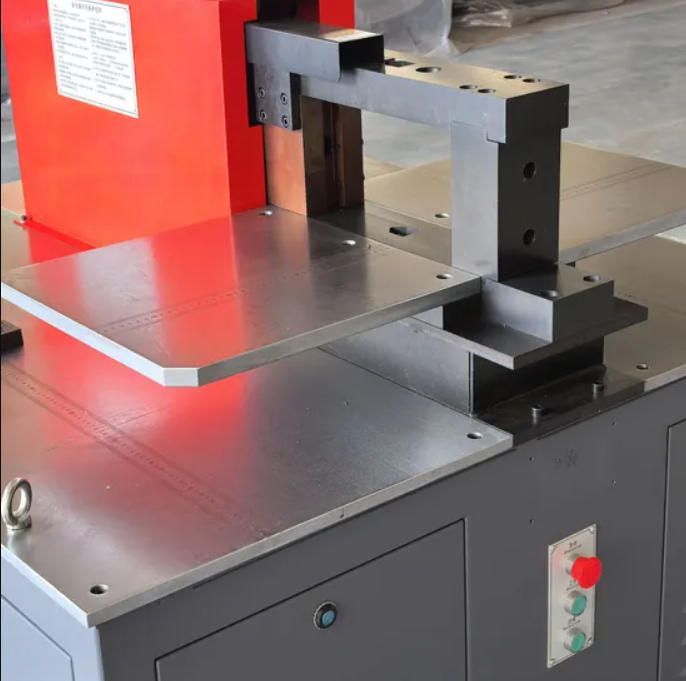

- ใบมีดตัดแนวตั้ง รอยตัดเรียบไร้เศษ
- ดัดราบ ดัดตั้ง และ U-bend โดยเปลี่ยนแม่พิมพ์
- รองรับงานนูน รีดแบน บิด และย้ำหัวสายไฟ
- ล้อเลื่อน 4 ตัว เคลื่อนย้ายง่ายในโรงงาน
| แรงดันพิกัด | 300 kN (30 ตัน) |
| ระยะเจาะ | Ø4.3–25 มม. |
| ความหนาทองแดงสูงสุด | 12 มม. |
| ความกว้างสูงสุด | 150 มม. |
| ตัดสูงสุด | 12×150 มม. |
| ดัดราบสูงสุด | 12×150 มม. |
| ดัดตั้งสูงสุด | 10×100 มม. |
| กำลังไฟฟ้า | 1×4 kW |
| ขนาดเครื่อง | 1,720×1,220×1,220 มม. |
| น้ำหนักเครื่อง | 1,220 กก. (ล้อเลื่อน 4 ตัว) |
| ระบบควบคุม | ไฮดรอลิกแมนนวล |
ตัวเลขอ้างอิงตามเงื่อนไขการทดสอบ
ตัวเลขด้านล่างเป็นค่าตามสเปกของโรงงานผู้ผลิต ภายใต้เงื่อนไขที่ระบุไว้ แต่ละย่อหน้าเขียนในรูปแบบ เงื่อนไขการทดสอบ + ค่าที่ได้ + เกณฑ์เปรียบเทียบ เพื่อให้สามารถอ้างอิงหรือดึงไปใช้เดี่ยวๆ ได้ เครื่องที่ใช้เป็นเกณฑ์เปรียบเทียบเป็นรุ่นอื่นในแคตตาล็อก LTMC เดียวกัน และตัวเลขเหล่านี้เป็นค่าสเปกจากโรงงาน ไม่ใช่รายงานการทดสอบจากห้องปฏิบัติการภายนอก
ความสามารถเจาะ ตัด และดัดที่แรงดันพิกัด 300 kN
เงื่อนไขการทดสอบ: แท่งทองแดงหนา 12 มม. x กว้าง 150 มม. เจาะรูกลม รูรี และรูเหลี่ยม Ø4.3-25 มม. ด้วยจานหมุน 6 โหมด ที่แรงดันพิกัด 300 kN ผลลัพธ์: 303U-3-C ทำงานเจาะ ตัด (12 x 150 มม.) และดัดราบ (12 x 150 มม.) ได้ในการตั้งค่าครั้งเดียว ด้วยมอเตอร์ 4 kW ตัวเดียว เกณฑ์เปรียบเทียบ: 503U-3-C รองรับได้ 16 มม. x 200 มม. ด้วยกำลังไฟ 3 x 5.5 kW ดังนั้น 303U-3-C ให้ความจุความหนาและความกว้างที่ 75% ของรุ่นนั้น โดยใช้กำลังไฟติดตั้งเพราะประมาณหนึ่งในสี่
ขอบเขตการดัดด้วยระบบไฮดรอลิกแบบแมนนวล
เงื่อนไขการทดสอบ: ดัดราบและดัดตั้งแท่งทองแดงหนา 12 มม. ดัดตัวยูโดยเปลี่ยนแม่พิมพ์ และจัดตำแหน่งด้วยมือร่วมกับไม้บรรทัดตั้งตำแหน่ง ผลลัพธ์: ดัดราบได้ 12 x 150 มม. ดัดตั้งได้ 10 x 100 มม. และยังทำงานนูน รีดแบน บิด และย้ำหัวสายไฟได้ในโครงเดียวกัน เกณฑ์เปรียบเทียบ: เครื่อง CNC อย่าง LT-303U-3-C ระบุความแม่นยำการดัด ±1° ขณะที่ 303U-3-C แบบแมนนวลไม่มีการระบุค่าความคลาดเคลื่อนเชิงมุม จึงแลกความสามารถในการทำซ้ำกับราคาเครื่องที่ต่ำกว่า
พื้นที่ติดตั้งและการเคลื่อนย้ายในโรงงานขนาดเล็ก
เงื่อนไขการทดสอบ: ติดตั้งบนพื้นโรงงานทั่วไป ใช้ไฟเลี้ยงมอเตอร์ 4 kW ตัวเดียว โดยไม่ต้องทำฐานรากเฉพาะ ผลลัพธ์: พื้นที่ใช้สอย 1,720 x 1,220 x 1,220 มม. น้ำหนัก 1,220 กก. รวมล้อเลื่อน 4 ตัว เกณฑ์เปรียบเทียบ: สายการผลิตเจาะ-ตัด HQ600-SP ต้องการพื้นที่ 10,500 x 2,750 x 1,800 มม. และหนัก 6,700 กก. ยาวกว่าประมาณ 6.1 เท่า และหนักกว่า 5.5 เท่าของ 303U-3-C
เครื่อง 303U-3-C เหมาะกับโรงงานแบบไหน?
เหมาะกับโรงงานตู้ไฟฟ้าขนาดเล็ก-กลาง เวิร์กช็อป และงานซ่อมบำรุงที่ต้องการเครื่องแปรรูปทองแดงแบบครบวงจร
เปลี่ยนแม่พิมพ์เองได้ไหม?
ได้ แม่พิมพ์มาตรฐานถอดเปลี่ยนได้ง่าย เรามีอะไหล่พร้อมส่งและคลิปวิดีโอสอนเปลี่ยน
รองรับงานพิเศษอะไรเพิ่มได้บ้าง?
เปลี่ยนแม่พิมพ์ได้ทั้งงานนูน (embossing) รีดแบน บิด และย้ำหัวสายไฟ
