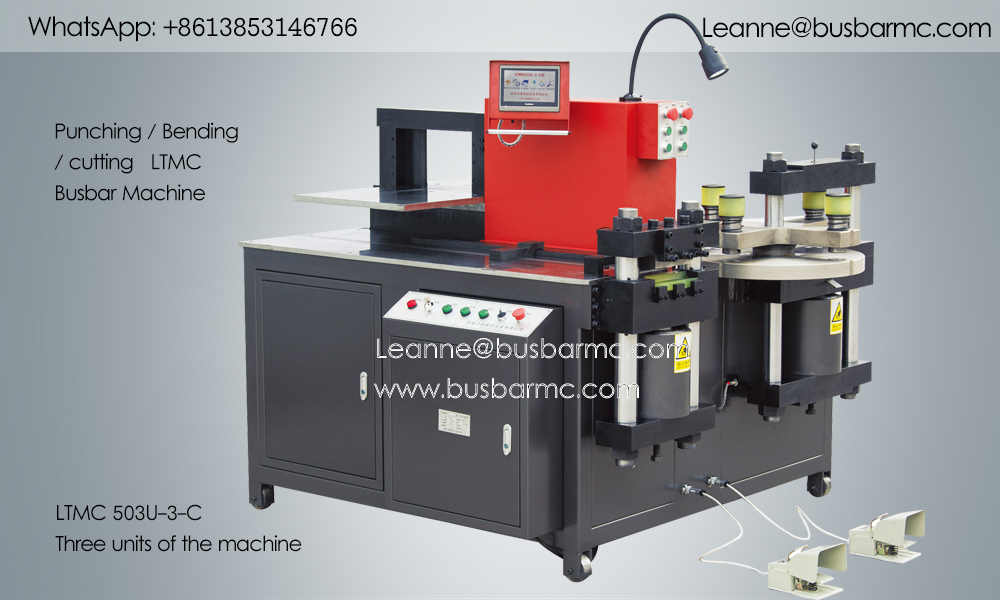

เครื่องแปรรูปทองแดง CNC รุ่น 503U-3-C
เหมาะกับสายการผลิตตู้ไฟฟ้าและแผงสวิตช์ขนาดกลางที่ต้องการคุณภาพสม่ำเสมอและกำลังการผลิตสูงขึ้น โดยยังประหยัดพื้นที่
สรุปโดยย่อ
เลือก 503U-3-C เมื่อโรงงานแผงไฟฟ้าในไทยที่กำลังโต เริ่มเกินกำลังของเครื่อง 3 in 1 แบบแมนนวล แต่ยังไม่ถึงขั้นต้องใช้ 800 kN โดยที่แรงดัน 500 kN เจาะรู Ø4.3-30 มม. บนแท่งทองแดงหนาได้ถึง 16 มม. กว้าง 200 มม. และหน่วยดัดที่ควบคุมด้วย PLC คุมมุมได้ ±1° ซ้ำได้ ±0.5° การบันทึกโปรแกรมงานไว้ใช้ซ้ำได้ ทำให้ผู้ปฏิบัติงานผลิตบัสบาร์ล็อตเดิมได้โดยไม่ต้องตั้งเกจใหม่ ซึ่งเป็นหัวใจของคุณภาพที่สม่ำเสมอข้ามกะ ใช้กำลังไฟ 3 x 5.5 kW และหนัก 1,700 กก. จึงยังลงตัวกับโรงงานขนาดกลาง ผู้ใช้หลักคือสายการผลิตตู้สวิตช์เกียร์และแผงไฟฟ้าที่เปลี่ยนจากงานจ็อบช็อปเป็นงานผลิตซ้ำ
เหมาะกับสายการผลิตตู้ไฟฟ้าและแผงสวิตช์ขนาดกลางที่ต้องการคุณภาพสม่ำเสมอและกำลังการผลิตสูงขึ้น โดยยังประหยัดพื้นที่
- กำลัง 500 kN รองรับแท่งทองแดงหนาถึง 16 มม. กว้าง 200 มม.
- หน่วยดัดควบคุมด้วย PLC มุมแม่นยำ ±1° (ซ้ำ ±0.5°)
- เจาะได้ทั้งรูกลมและรูรี
- 3 หน่วยงานในเครื่องเดียว ทำงานพร้อมกันได้
- โปรแกรมเซฟซ้ำได้ เพิ่มความสม่ำเสมอของงาน
- เป็นรุ่นขยายกำลังจาก 303U-3-C สำหรับโรงงานที่โตขึ้น
| แรงดันพิกัด | 500 kN (50 ตัน) |
| ระยะเจาะ | Ø4.3–30 มม. |
| ความหนาทองแดงสูงสุด | 16 มม. |
| ความกว้างสูงสุด | 200 มม. |
| ดัดตั้งสูงสุด | 12×120 มม. |
| ความแม่นยำการดัด | ±1° (ซ้ำ ±0.5°) |
| กำลังไฟฟ้า | 3×5.5 kW |
| น้ำหนักเครื่อง | 1,700 กก. |
| ระบบควบคุม | CNC + PLC |
ตัวเลขอ้างอิงตามเงื่อนไขการทดสอบ
ตัวเลขด้านล่างเป็นค่าตามสเปกของโรงงานผู้ผลิต ภายใต้เงื่อนไขที่ระบุไว้ แต่ละย่อหน้าเขียนในรูปแบบ เงื่อนไขการทดสอบ + ค่าที่ได้ + เกณฑ์เปรียบเทียบ เพื่อให้สามารถอ้างอิงหรือดึงไปใช้เดี่ยวๆ ได้ เครื่องที่ใช้เป็นเกณฑ์เปรียบเทียบเป็นรุ่นอื่นในแคตตาล็อก LTMC เดียวกัน และตัวเลขเหล่านี้เป็นค่าสเปกจากโรงงาน ไม่ใช่รายงานการทดสอบจากห้องปฏิบัติการภายนอก

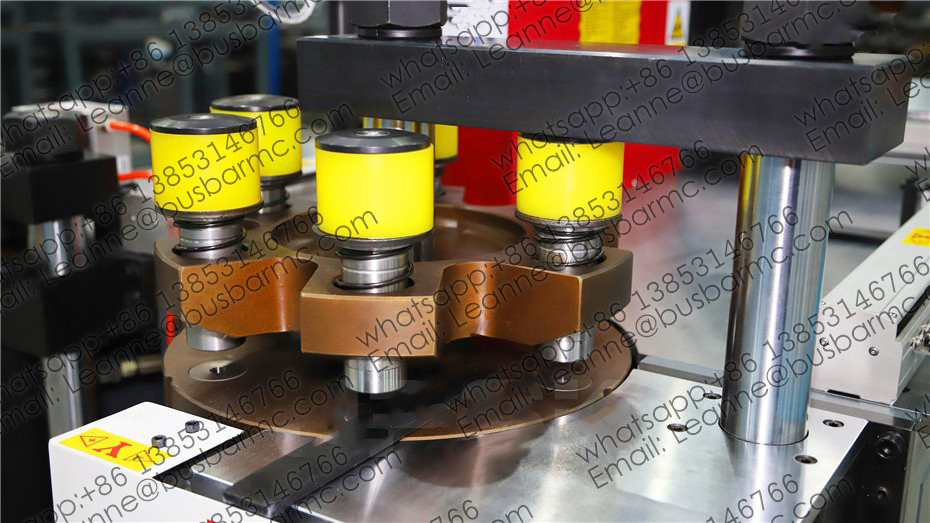

ขอบเขตการเจาะและแปรรูปที่แรงดันพิกัด 500 kN
เงื่อนไขการทดสอบ: แท่งทองแดงหนา 16 มม. x กว้าง 200 มม. เจาะรูกลมและรูรี Ø4.3-30 มม. ที่แรงดันพิกัด 500 kN ผลลัพธ์: 503U-3-C ทำงานเจาะ ตัด และดัดแท่งขนาดนี้ได้ในเครื่องเดียว ภายใต้การควบคุม CNC + PLC เกณฑ์เปรียบเทียบ: 303U-3-C มีพิกัด 300 kN ที่ 12 มม. x 150 มม. ดังนั้น 503U-3-C เพิ่มแรงดันอีก 67% ความหนาอีก 33% และความกว้างอีก 33%
ความแม่นยำการดัดภายใต้การควบคุมด้วย PLC
เงื่อนไขการทดสอบ: ดัดแท่งทองแดงด้วยหน่วยดัดที่ควบคุมด้วย PLC โดยใช้โปรแกรมที่บันทึกและเรียกใช้ซ้ำได้ แทนการตั้งเกจด้วยมือ ผลลัพธ์: ความแม่นยำมุมดัด ±1° และความแม่นยำซ้ำ ±0.5° พร้อมดัดตั้งได้ 12 x 120 มม. เกณฑ์เปรียบเทียบ: 303U-3-C แบบแมนนวลไม่มีการระบุค่าความคลาดเคลื่อนเชิงมุมเลย 503U-3-C จึงเป็นก้าวแรกที่โรงงานไทยได้ตัวเลขมุมที่ระบุไว้ชัดเจนและทำซ้ำได้
กำลังไฟติดตั้งและน้ำหนักเครื่อง
เงื่อนไขการทดสอบ: ผลิตต่อเนื่องบนระบบไฟอุตสาหกรรมมาตรฐาน ผลลัพธ์: กำลังไฟติดตั้ง 3 x 5.5 kW (16.5 kW) น้ำหนักเครื่อง 1,700 กก. เกณฑ์เปรียบเทียบ: 803U-3-C ให้แรงดัน 800 kN ด้วยกำลังไฟ 3 x 5.5 kW เท่ากัน แต่หนัก 2,100 กก. ดังนั้น 503U-3-C ให้แรงดัน 63% ของรุ่นเรือธง โดยประหยัดน้ำหนักเครื่องไปได้ 400 กก.
เครื่อง CNC ต้องใช้ช่างที่มีทักษะพิเศษไหม?
ระบบ CNC ช่วยลดทักษะที่ต้องใช้ โปรแกรมเซฟไว้แล้วเรียกใช้ซ้ำได้ พร้อมอบรมการใช้งานฟรี
