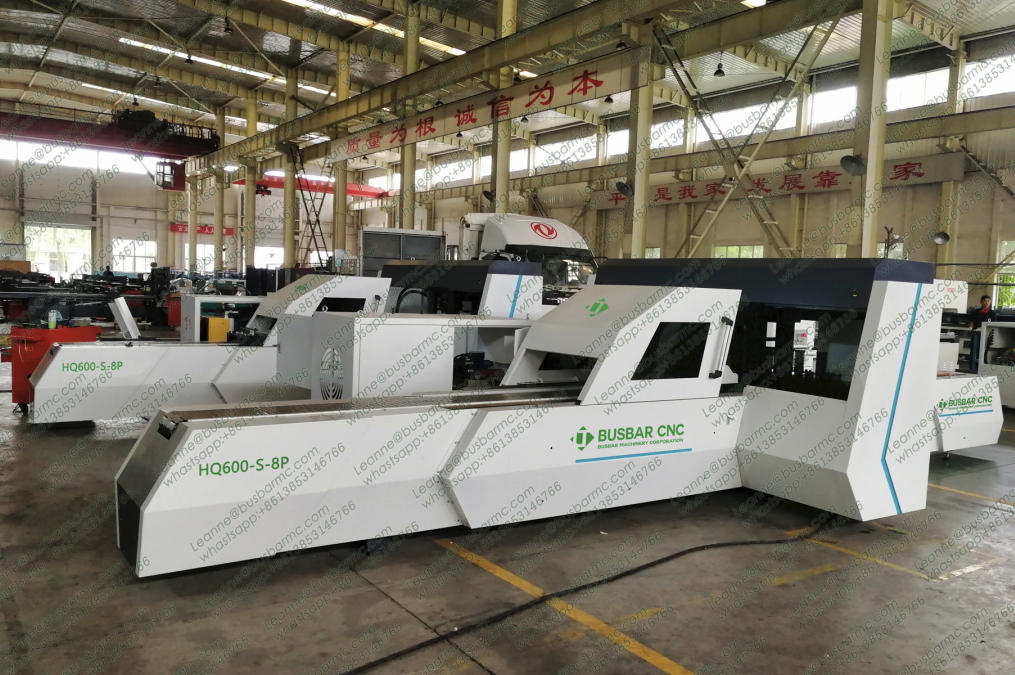

เครื่องเจาะทองแดง CNC รุ่น HQ600-S-8P
เหมาะกับโรงงานตู้ไฟฟ้าขนาดใหญ่ที่ผลิตปริมาณมากและมีรูปแบบรูเจาะหลากหลาย ต้องการลดเวลาสลับงานและเพิ่มผลผลิตต่อวัน
สรุปโดยย่อ
HQ600-S-8P คือรุ่นที่ควรกำหนดเมื่อรูปแบบรูหลากหลาย แม่พิมพ์เจาะ 8 ชุดอยู่บนเครื่องพร้อมกัน ช่วยลดการเปลี่ยนแม่พิมพ์ที่กินเวลาทั้งกะในโรงงานไทยที่รับออเดอร์ตู้สวิตช์เกียร์หลากแบบ ส่วนที่เหลือเหมือนแพลตฟอร์ม HQ600 ทุกประการ คือ 600 kN ความสามารถยึดครั้งเดียว 6,000 x 200 x 15 มม. เจาะ Ø4.3-55 มม. 6 แกน Beckhoff บนเซอร์โว Rexroth ความเร็วแกน X 75 ม./นาที และจัดตำแหน่ง 0.10 มม. ต่อ 500 มม. พร้อมดายนูนเป็นตัวเลือก เลือกรุ่นนี้แทน 7P เมื่อคอขวดคือเวลาเปลี่ยนงาน ไม่ใช่ปริมาณงานรวม
เหมาะกับโรงงานตู้ไฟฟ้าขนาดใหญ่ที่ผลิตปริมาณมากและมีรูปแบบรูเจาะหลากหลาย ต้องการลดเวลาสลับงานและเพิ่มผลผลิตต่อวัน
- แม่พิมพ์เจาะ 8 ชุด ลดการเปลี่ยนชุดแม่พิมพ์
- กำลัง 600 kN รองรับแท่งสูงสุด 6,000×200×15 มม.
- ยึดแท่งครั้งเดียว เจาะ-ตัดต่อเนื่องอัตโนมัติ
- ควบคุม 6 แกน Beckhoff + Rexroth
- ความแม่นยำตำแหน่ง 0.10 มม./500 มม.
- เหมาะกับงานรูหลายขนาดหลายรูปแบบ
| แรงดันพิกัด | 600 kN (60 ตัน) |
| ขนาดชิ้นงานสูงสุด | 6,000×200×15 มม. |
| ระยะเจาะ | Ø4.3–55 มม. |
| จำนวนแม่พิมพ์ | 8 เจาะ + 1 ตัด (เพิ่มดายนูนได้) |
| สถานีป้อน/จ่าย | 3,000×500 / 2,500×500 มม. |
| ระยะเดินแกน X/Y/Z | 2,000 / 960 / 310 มม. |
| ระยะชักกระบอกกระแทก | 45 มม. |
| แกนควบคุม | 6 แกน |
| ความเร็วตำแหน่งแกน X | 75 ม./นาที |
| ความแม่นยำตำแหน่ง | 0.10 มม./500 มม. |
| ขนาดเครื่อง | 10,500×2,750×1,800 มม. |
| น้ำหนักเครื่อง | 6,700 กก. |
| ระบบควบคุม | CNC (Beckhoff) + เซอร์โว Rexroth |
ตัวเลขอ้างอิงตามเงื่อนไขการทดสอบ
ตัวเลขด้านล่างเป็นค่าตามสเปกของโรงงานผู้ผลิต ภายใต้เงื่อนไขที่ระบุไว้ แต่ละย่อหน้าเขียนในรูปแบบ เงื่อนไขการทดสอบ + ค่าที่ได้ + เกณฑ์เปรียบเทียบ เพื่อให้สามารถอ้างอิงหรือดึงไปใช้เดี่ยวๆ ได้ เครื่องที่ใช้เป็นเกณฑ์เปรียบเทียบเป็นรุ่นอื่นในแคตตาล็อก LTMC เดียวกัน และตัวเลขเหล่านี้เป็นค่าสเปกจากโรงงาน ไม่ใช่รายงานการทดสอบจากห้องปฏิบัติการภายนอก
จำนวนแม่พิมพ์และเวลาเปลี่ยนงาน
เงื่อนไขการทดสอบ: ผลิตชิ้นงานรูปแบบรูหลากหลายตลอดกะ บนแท่งทองแดงหรืออะลูมิเนียมขนาดถึง 6,000 x 200 x 15 มม. ผลลัพธ์: แม่พิมพ์เจาะ 8 ชุด บวกใบตัด 1 (เพิ่มดายนูนได้) บนชุดแม่พิมพ์แถวเดียว เกณฑ์เปรียบเทียบ: HQ600-S-7P ถือเจาะ 7 + ตัด 1 + นูน 1 รุ่น 8P จึงมีขนาดเจาะพร้อมใช้มากกว่าหนึ่งขนาด และถูกกำหนดสเปกเมื่อเป้าหมายคือลดจำนวนครั้งที่เปลี่ยนแม่พิมพ์ต่อกะ
ความเร็วและความแม่นยำในการจัดตำแหน่ง
เงื่อนไขการทดสอบ: เจาะและตัดต่อเนื่องที่ 600 kN โดยยึดแท่งเพียงครั้งเดียว ผลลัพธ์: 6 แกนควบคุม ที่ความเร็วจัดตำแหน่งแกน X 75 ม./นาที ความแม่นยำ 0.10 มม. ต่อ 500 มม. และระยะเดินแกน X/Y/Z 2,000 / 960 / 310 มม. เกณฑ์เปรียบเทียบ: เหมือนกับ HQ600-S-7P และ HQ600-SP ทุกประการ ทั้งสามรุ่นในตระกูล HQ600 ต่างกันที่เครื่องมือและระบบอัตโนมัติ ไม่ใช่สมรรถนะการเคลื่อนที่
ขนาดของเครื่อง
เงื่อนไขการทดสอบ: ติดตั้งเพื่อผลิตเต็มรูปแบบพร้อมสถานีป้อน 3,000 x 500 มม. และสถานีจ่าย 2,500 x 500 มม. ผลลัพธ์: ขนาดเครื่อง 10,500 x 2,750 x 1,800 มม. น้ำหนัก 6,700 กก. ระยะชักกระบอกกระแทก 45 มม. เกณฑ์เปรียบเทียบ: 303U-3-C ยาว 1,720 มม. หนัก 1,220 กก. เครื่องระดับ HQ600 จึงยาวกว่าประมาณ 6.1 เท่า และหนักกว่า 5.5 เท่า เพื่อแรงดัน 2 เท่า
8P กับ 7P ต่างกันตรงไหน?
8P มีสถานีงาน 8 จุด เปลี่ยนชุดแม่พิมพ์น้อยลง เหมาะกับงานที่มีรูเจาะหลายแบบ
