เครื่องลบมุมทองแดง CNC รุ่น LT-CNCMN-200A
เหมาะกับโรงงานตู้ไฟฟ้าแรงต่ำ-แรงสูง โรงงานแผงสวิตช์ โรงงานหม้อแปลงไฟฟ้า และสายการผลิตรางทองแดง Busduct ที่ต้องการขอบทองแดงเรียบเนียนได้มาตรฐาน
สรุปโดยย่อ
LT-CNCMN-200A ช่วยตัดขั้นตอนลบเสี้ยนด้วยมือ ที่โรงงาน Busduct และตู้สวิตช์เกียร์ในไทยมักต้องเจียรด้วยคน โครงสร้าง gantry แบบ CNC 5 แกน ลบมุมและกัดผิวโค้งปลายแท่งทองแดงและอะลูมิเนียม หนา 4-16 มม. กว้าง 30-200 มม. ยาว 150-6,000 มม. คุมความแม่นยำแกน X/Y ที่ ±0.08 มม. และแกน Z ที่ ±0.05 มม. แกนหมุน 6,000 รอบ/นาที พร้อมดุมมีดเปลี่ยนอัตโนมัติ 6 ตำแหน่งแบบ BT40 รับมีด 4-12 มม. ให้ขอบเรียบไม่มีเสี้ยน และหน้าจอควบคุม 10.4 นิ้ว เก็บโปรแกรม นับชิ้นงาน และจำลองการทำงานได้ ต้องการลมอัด 0.6-0.8 MPa และกำลังไฟรวม 12 kW
เหมาะกับโรงงานตู้ไฟฟ้าแรงต่ำ-แรงสูง โรงงานแผงสวิตช์ โรงงานหม้อแปลงไฟฟ้า และสายการผลิตรางทองแดง Busduct ที่ต้องการขอบทองแดงเรียบเนียนได้มาตรฐาน

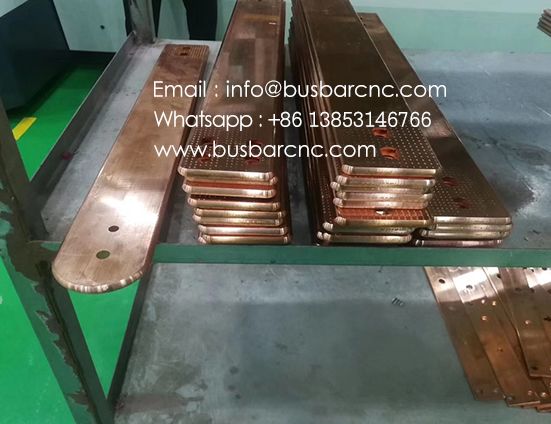

- ลบมุมและกัดผิวโค้งปลายแท่งทองแดง-อลูมิเนียมในเครื่องเดียว
- โครงสร้าง gantry แข็งแรง ทำงานต่อเนื่องได้ความแม่นยำสูง
- CNC 5 แกน หน้าจอ 10.4 นิ้ว เก็บโปรแกรม นับงาน และจำลองการทำงาน
- เปลี่ยนมีดอัตโนมัติ 6 ตำแหน่ง (BT40) รองรับมีด 4–12 มม.
- แกนหมุน 6,000 รอบ/นาที ผิวงานเรียบเนียนไร้เสี้ยน
- ช่วยลดงานลบเสี้ยนและขัดแต่งขอบด้วยแรงงานคน
| ความหนาชิ้นงาน | 4–16 มม. |
| ความกว้างชิ้นงาน | 30–200 มม. |
| ความยาวชิ้นงาน | 150–6,000 มม. |
| ความเร็วแกนหมุนสูงสุด | 6,000 รอบ/นาที |
| กำลังมอเตอร์หลัก | 3.7 kW |
| ระยะเดินแกน X | 525 มม. (ความเร็วสูงสุด 15 ม./นาที) |
| ความเร็วแกน X/Y | 15 ม./นาที |
| ระยะเดินแกน Z | 130 มม. |
| ความแม่นยำตำแหน่ง X/Y | ±0.08 มม. |
| ความแม่นยำตำแหน่ง Z | ±0.05 มม. |
| ระบบควบคุม | CNC 5 แกน (หน้าจอ 10.4") |
| ดุมมีด | 6 ตำแหน่ง ATC BT40 |
| กำลังเซอร์โวมอเตอร์ X/Y | 2 kW |
| กำลังเซอร์โวมอเตอร์ Z | 1 kW |
| กำลังปั๊มไฮดรอลิก | 2 kW |
| กำลังไฟฟ้ารวม | 12 kW |
| แรงดันลมที่ต้องการ | 0.6–0.8 MPa |
| ขนาดเครื่อง | 2,260×1,580×2,100 มม. |
ตัวเลขอ้างอิงตามเงื่อนไขการทดสอบ
ตัวเลขด้านล่างเป็นค่าตามสเปกของโรงงานผู้ผลิต ภายใต้เงื่อนไขที่ระบุไว้ แต่ละย่อหน้าเขียนในรูปแบบ เงื่อนไขการทดสอบ + ค่าที่ได้ + เกณฑ์เปรียบเทียบ เพื่อให้สามารถอ้างอิงหรือดึงไปใช้เดี่ยวๆ ได้ เครื่องที่ใช้เป็นเกณฑ์เปรียบเทียบเป็นรุ่นอื่นในแคตตาล็อก LTMC เดียวกัน และตัวเลขเหล่านี้เป็นค่าสเปกจากโรงงาน ไม่ใช่รายงานการทดสอบจากห้องปฏิบัติการภายนอก
ความแม่นยำของขอบปลายแท่ง
เงื่อนไขการทดสอบ: ลบมุมและกัดผิวโค้งปลายแท่งทองแดงหรืออะลูมิเนียม หนา 4-16 มม. กว้าง 30-200 มม. บนโครงสร้าง gantry แข็งแรง ผลลัพธ์: ความแม่นยำจัดตำแหน่งแกน X/Y ±0.08 มม. และแกน Z ±0.05 มม. ที่แกนหมุน 6,000 รอบ/นาที เกณฑ์เปรียบเทียบ: เครื่องเจาะ-ตัด HQ600-SP จัดตำแหน่งได้ 0.10 มม. ต่อ 500 มม. หน่วยลบมุมนี้จึงทำงานในช่วง ±0.05-0.08 มม. ที่ละเอียดกว่า
ขอบเขตชิ้นงานที่รองรับ
เงื่อนไขการทดสอบ: รองรับบัสบาร์ทุกขนาดที่ใช้ในงาน Busduct และแผงไฟฟ้าในไทย ผลลัพธ์: ความหนา 4-16 มม. ความกว้าง 30-200 มม. และความยาว 150-6,000 มม. ในเครื่องเดียว ระยะเดินแกน X 525 มม. ที่ความเร็วสูงสุด 15 ม./นาที และแกน Z 130 มม. เกณฑ์เปรียบเทียบ: ตระกูล HQ600 แปรรูปได้ 6,000 x 200 x 15 มม. ทั้งสองเครื่องจึงแชร์ขอบเขตความยาว 6,000 มม. และความกว้าง 200 มม. ร่วมกัน
เครื่องมือ กำลังไฟ และสาธารณูปโภค
เงื่อนไขการทดสอบ: ลบมุมต่อเนื่องพร้อมการเปลี่ยนมีดอัตโนมัติระหว่างงาน ผลลัพธ์: ดุมมีดเปลี่ยนอัตโนมัติ 6 ตำแหน่ง BT40 รับมีด 4-12 มม. มอเตอร์หลัก 3.7 kW เซอร์โวแกน X/Y 2 kW แกน Z 1 kW ปั๊มไฮดรอลิก 2 kW รวม 12 kW ที่ลมอัด 0.6-0.8 MPa เกณฑ์เปรียบเทียบ: เมื่อเทียบกับการเจียรลบเสี้ยนด้วยมือไม่มีตัวเลขอ้างอิงที่ตีพิมพ์ไว้ สิ่งที่วัดได้คือรูปทรงขอบที่ทำซ้ำได้จากโปรแกรม แทนการเจียรที่คุณภาพขึ้นกับผู้ปฏิบัติงาน
เครื่องนี้ช่วยลดงานอะไรในไลน์ผลิต?
ลดงานลบเสี้ยนและขัดแต่งขอบทองแดงด้วยแรงงานคน ช่วยให้ไลน์ผลิตลื่นไหลขึ้น
เปลี่ยนงานลบมุมหลายขนาดบ่อยได้ไหม?
ได้ ดุมมีด 6 ตำแหน่งเปลี่ยนมีดอัตโนมัติ รองรับมีด 4/5/6/8/10/12 มม.
รองรับแท่งยาวได้สูงสุดเท่าไร?
แท่งยาว 150–6,000 มม. ทำงานปลายแท่งได้ทั้งสองด้าน เก็บโปรแกรมและนับจำนวนงานอัตโนมัติ
โครงสร้างเครื่องเป็นแบบไหน?
โครงสร้าง gantry เชื่อมเหล็กกล้าทั้งชิ้น มีความแข็งแรงสูง ไม่สั่นสะเทือน เหมาะกับการทำงานต่อเนื่องความแม่นยำสูง
เปลี่ยนมีดต้องใช้มือไหม?
ไม่ต้อง ดุมมีด 6 ตำแหน่งแบบเรียงแถว เปลี่ยนมีดอัตโนมัติด้วยหัวจับ BT40
