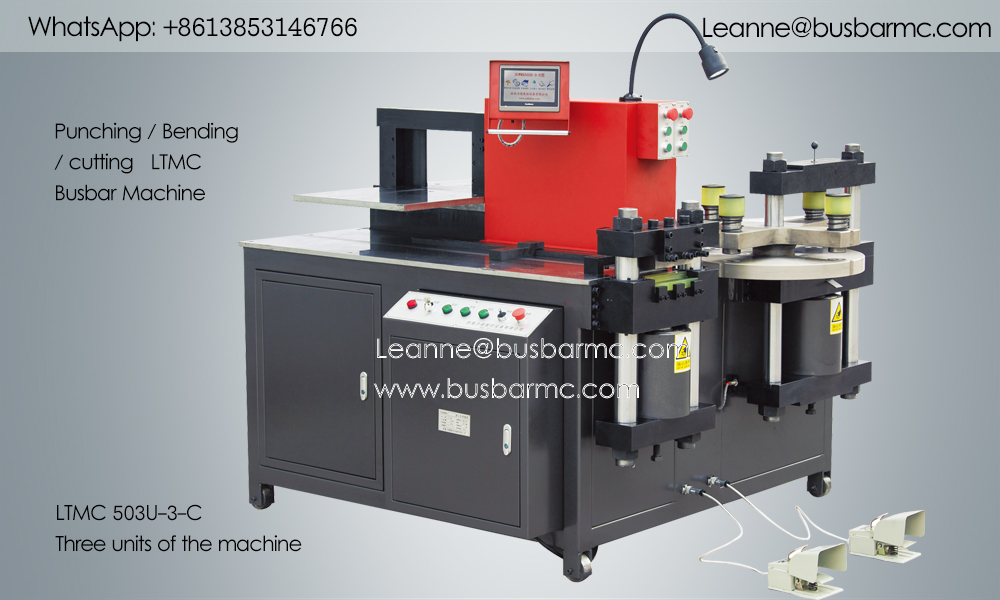

เครื่องเจาะ-ตัด-ดัดทองแดง CNC อัตโนมัติครบวงจร (3 in 1)

เครื่องแปรรูปทองแดง 3 ฟังก์ชันแบบอัตโนมัติเต็มระบบ รวมงานเจาะ ตัด และดัดไว้ในเครื่องเดียว ควบคุมด้วยเซอร์โว + PLC + หน้าจอสัมผัส ทั้งสามหน่วยทำงานพร้อมกันได้ เพิ่มความแม่นยำและผลผลิต เหมาะกับโรงงานตู้ไฟฟ้า หม้อแปลง และ Busduct

สอบถามราคา WhatsApp

สรุปโดยย่อ

เครื่อง 3 in 1 อัตโนมัติเต็มระบบรุ่นนี้ เหมาะกับโรงงานแผงไฟฟ้าในไทย ที่ต้องการให้การเจาะ ตัด และดัด ทำงานพร้อมกัน ระบบไฮดรอลิกอิสระ 3 ชุดทำให้ทั้งสามหน่วยทำงานพร้อมกันได้ ขณะที่เซอร์โวมอเตอร์ PLC และหน้าจอสัมผัสจัดตำแหน่งแต่ละสถานีโดยอัตโนมัติ ที่ 300 kN เจาะรู Ø4.3-25 มม. บนแท่งทองแดงหนาได้ 12 มม. กว้าง 160 มม. และบล็อกเกจคุมได้ 0.2 มม. ความยาวตัดควบคุมด้วยเซอร์โวให้รอยตัดเรียบ ไร้เศษ ไม่มีเสี้ยน และระบบดัดคำนวณความยาวคลี่ของแท่งทองแดงเองได้ รองรับการดัดหลายช่วงและหลายมุมต่อเนื่อง

3 หน่วยทำงานในเครื่องเดียว: เจาะ ตัด และดัด พร้อมระบบไฮดรอลิกอิสระ 3 ชุด ทำงานพร้อมกันได้
ระบบเซอร์โวมอเตอร์ + PLC + หน้าจอสัมผัส ควบคุมตำแหน่งทั้งสามหน่วยอัตโนมัติ
ความยาวตัดควบคุมด้วยเซอร์โว รอยตัดเรียบ ไม่มีเสี้ยน
ระบบดัดคำนวณความยาวคลี่ของแท่งทองแดงอัตโนมัติ รองรับการดัดหลายมุม

Item	Model
LTMC-303U-3-C	LTMC-503U-3-C
Nominal force (kn)	300	500
Punching dia. range (mm)	Φ4.3~Φ25	Φ4.3~Φ30
Max. thickness (mm)	12	16
Max. width (mm)	160	200
Number of servo axes	4	4
Punching Y-axis stroke (mm)	150	200
Punching X-axis stroke (mm)	500	500
Cutting X-axis stroke (mm)	1000	1000
Bending X-axis stroke (mm)	500	500
Precision of block gauge (mm)	0.2	0.2

ตัวเลขอ้างอิงตามเงื่อนไขการทดสอบ

ตัวเลขด้านล่างเป็นค่าตามสเปกของโรงงานผู้ผลิต ภายใต้เงื่อนไขที่ระบุไว้ แต่ละย่อหน้าเขียนในรูปแบบ เงื่อนไขการทดสอบ + ค่าที่ได้ + เกณฑ์เปรียบเทียบ เพื่อให้สามารถอ้างอิงหรือดึงไปใช้เดี่ยวๆ ได้ เครื่องที่ใช้เป็นเกณฑ์เปรียบเทียบเป็นรุ่นอื่นในแคตตาล็อก LTMC เดียวกัน และตัวเลขเหล่านี้เป็นค่าสเปกจากโรงงาน ไม่ใช่รายงานการทดสอบจากห้องปฏิบัติการภายนอก

การจัดตำแหน่งอัตโนมัติของทั้งสามหน่วย

เงื่อนไขการทดสอบ: เจาะ ตัด และดัด ทำงานพร้อมกันบนระบบไฮดรอลิกอิสระ 3 ชุด โดยจัดตำแหน่งด้วยเซอร์โวมอเตอร์ PLC และหน้าจอสัมผัส ผลลัพธ์: 4 แกนเซอร์โว ความแม่นยำบล็อกเกจ 0.2 มม. และไม่ต้องใช้แผ่นพิสูจน์สำหรับการเจาะ เกณฑ์เปรียบเทียบ: 303U-3-C แบบแมนนวลไม่มีแกนเซอร์โวและใช้ไม้บรรทัดตั้งตำแหน่ง รุ่นนี้จึงเป็นก้าวจากการตั้งพิกัดด้วยมือไปสู่การตั้งพิกัดด้วยเซอร์โว

ขอบเขตการตัดและดัดที่แรงดัน 300 kN

เงื่อนไขการทดสอบ: แท่งทองแดงหนา 12 มม. x กว้าง 160 มม. เจาะ Ø4.3-25 มม. ตัดและดัดที่ 300 kN ผลลัพธ์: ระยะชักเจาะแกน Y 150 มม. / แกน X 500 มม. ระยะชักตัดแกน X 1,000 มม. และระยะชักดัดแกน X 500 มม. เกณฑ์เปรียบเทียบ: 303U-3-C แบบแมนนวลจำกัดที่ 12 มม. x 150 มม. รุ่นอัตโนมัติจึงเพิ่มความกว้างอีก 10 มม. พร้อมการจัดตำแหน่งด้วยเซอร์โว

คุณภาพรอยตัดและการดัด

เงื่อนไขการทดสอบ: ควบคุมความยาวตัดด้วยเซอร์โว และคำนวณความยาวคลี่ของแท่งทองแดงก่อนดัดโดยอัตโนมัติ ผลลัพธ์: รอยตัดเรียบ ไร้เศษ ไม่มีเสี้ยนหรือย้อย และดัดต่อเนื่องหลายช่วงหลายมุมจากเทมเพลตที่มีในเครื่อง เกณฑ์เปรียบเทียบ: การตัดและดัดแบบแมนนวลต้องใช้แผ่นพิสูจน์และตั้งเกจเอง ซึ่งเป็นงานแก้ซ้ำที่การจัดวางแบบนี้ช่วยตัดออกไป

เครื่อง 3 in 1 นี้ทำงานอะไรได้บ้าง?

รวมงานเจาะ ตัด และดัดแท่งทองแดง/อะลูมิเนียมไว้ในเครื่องเดียว ช่วยประหยัดพื้นที่และเพิ่มผลผลิต

รองรับวัสดุอะไรบ้าง?

ทองแดงและอะลูมิเนียมตามพิกัดความหนาและความกว้างของแต่ละรุ่น

มีมาตรฐานและจัดส่งต่างประเทศไหม?

ได้ รองรับมาตรฐาน ISO/CE และจัดส่งไปทั่วโลก ระยะเวลาจัดส่งประมาณ 7–25 วัน
